IRF520

3,20 lei 3,56 lei -10%

cu TVA

Plata in siguranta, ramburs sau cu cardul!
Livrarea din stoc in 1-2 zile!
Garantie la toate produsele!

Descriere

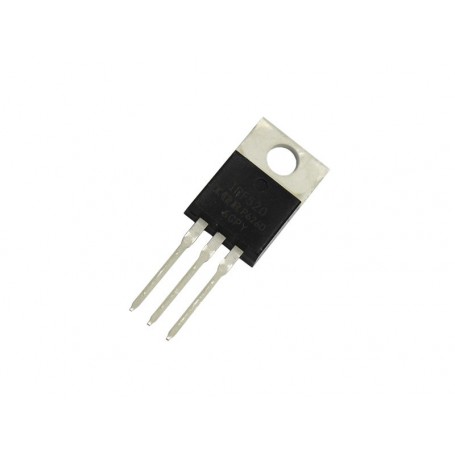

Tranzistorul IRF520 este un MOSFET de putere cu canal N, utilizat pe scară largă în aplicații de comutație și control al sarcinilor alimentate în curent continuu. Datorită tensiunii maxime drenă–sursă de 100 V și capacității de a comuta curenți de până la 9,2 A (în condițiile specificate de producător și cu răcire corespunzătoare), IRF520 este potrivit pentru surse de alimentare în comutație, controlul motoarelor DC, convertoare DC-DC, invertoare și alte aplicații electronice de putere.

Componenta este realizată în capsulă TO-220AB, ceea ce permite montarea facilă pe radiator pentru disiparea eficientă a căldurii în aplicațiile cu putere ridicată. IRF520 este compatibil cu numeroase proiecte electronice, inclusiv prototipuri și sisteme bazate pe microcontrolere, cu condiția utilizării unei tensiuni de comandă adecvate pentru poartă.

Specificații tehnice

Tip componentă: tranzistor MOSFET de putere.
Model: IRF520.
Canal: N.
Capsulă: TO-220AB.
Tensiune maximă drenă–sursă (VDS): 100 V.
Tensiune maximă poartă–sursă (VGS): ±20 V.
Curent maxim de drenă continuu (ID): 9,2 A la 25°C (cu răcire corespunzătoare).
Putere maximă disipată (PD): 60 W la 25°C (cu radiator adecvat).
Rezistență drenă–sursă în conducție (RDS(on)): 0,27 Ω (max.) la VGS = 10 V.
Tensiune prag poartă (VGS(th)): 2 V – 4 V.
Sarcină totală poartă (Qg): aproximativ 16 nC.
Temperatură de funcționare a joncțiunii: -55°C ... +175°C.
Montaj: prin inserție (Through Hole).
Aplicații recomandate: surse în comutație, control motoare DC, convertoare DC-DC, invertoare, relee electronice, automatizări și proiecte de electronică de putere.
Conținut pachet: 1 × tranzistor MOSFET IRF520.
