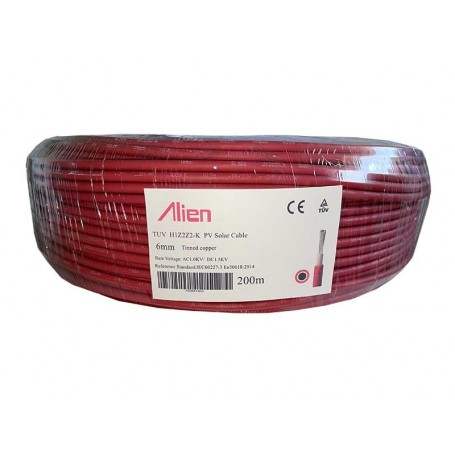

Cablu solar 6mm2 cupru rola 200m rosu

Descriere generală

Cablul solar de 6 mm² cupru, rolă 200 m, culoare roșie este un cablu special conceput pentru instalații fotovoltaice, utilizat în principal pentru conductorul pozitiv (+) al circuitelor DC dintre panourile solare, cutiile de conexiuni (combiner box) și invertor.

În instalațiile fotovoltaice se utilizează de regulă:

•

• Roșu pentru conductorul pozitiv (+)

• Negru pentru conductorul negativ (-)


Această codificare reduce riscul erorilor la montaj și întreținere.

Caracteristici tehnice tipice

Structura cablului

Un cablu solar certificat este alcătuit din:

1. Conductor din cupru flexibil

•

• Fire multiple subțiri de cupru.

• Permite îndoire ușoară.

• Rezistență electrică redusă.


2. Izolație internă XLPO

•

• Rezistență ridicată la temperatură.

• Stabilitate în medii exterioare.


3. Manta exterioară XLPO

•

• Protecție UV.

• Protecție împotriva umezelii.

• Rezistență la abraziune și intemperii.


Avantajele secțiunii de 6 mm²

Pierderi reduse

Față de un cablu de 4 mm²:

•

• rezistență electrică mai mică;

• cădere de tensiune mai redusă;

• eficiență energetică mai bună.


Trasee mai lungi

Potrivit pentru:

•

• acoperișuri mari;

• hale industriale;

• ferme fotovoltaice;

• sisteme unde invertorul este amplasat la distanță.


Curent admis mai mare

În condiții normale poate transporta aproximativ:

40–55 A continuu

în funcție de temperatura mediului și modul de instalare.

Rezistența electrică

Pentru conductor de cupru 6 mm²:

•

• aproximativ 3,08 Ω/km


Pentru o rolă de 200 m:

•

• rezistență ≈ 0,616 Ω pe conductor.


Această valoare contribuie la pierderi reduse în sistemele fotovoltaice.

Exemplu de calcul

Sistem fotovoltaic

•

• Tensiune string: 600 V DC

• Curent string: 12 A

• Distanță panouri–invertor: 50 m


Lungimea electrică totală:

50 m dus + 50 m întors = 100 m

Pentru cablu 6 mm²:

•

• Rezistență ≈ 0,308 Ω

• Cădere tensiune ≈ 3,7 V


Procent pierdere:

0,62 %

Valoare foarte bună pentru instalații fotovoltaice.

Unde se utilizează

Sisteme rezidențiale

•

• 3 kW

• 5 kW

• 8 kW

• 10 kW


Sisteme comerciale

•

• hale industriale

• depozite

• clădiri de birouri


Sisteme la sol

•

• ferme fotovoltaice

• irigații solare

• stații de pompare


Certificări recomandate

Verifică existența următoarelor marcaje pe manta:

•

• H1Z2Z2-K

• EN 50618

• IEC 62930

• TÜV

• 1500V DC


Aceste marcaje confirmă că produsul este destinat utilizării în instalații fotovoltaice.

Avantajele rolei de 200 m

✅ Cost mai mic pe metru

✅ Mai puține îmbinări

✅ Montaj mai rapid

✅ Rezervă pentru extinderi

✅ Potrivită pentru proiecte multiple

Compatibilitate cu conectori

Se utilizează frecvent cu:

•

• MC4

• MC4 EVO 2

• cutii de conexiuni DC

• invertoare fotovoltaice


Pentru sertizare este necesar un clește special pentru contacte fotovoltaice.
