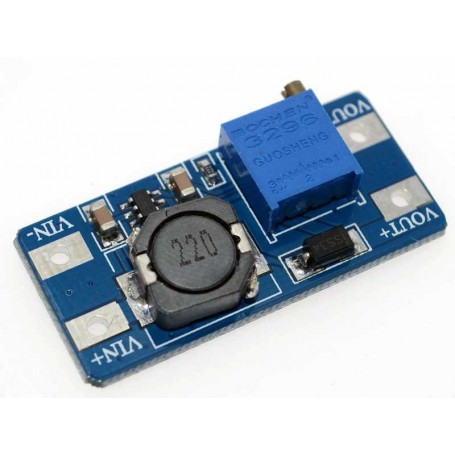

Modul step up DC-DC 3-5V la 5V/9V/12V/24V 2A

Modulul MT3608 DC-DC Step-Up (Boost) 2 A este un convertor ridicător de tensiune destinat alimentării dispozitivelor electronice care necesită o tensiune mai mare decât cea disponibilă la sursă. Bazat pe circuitul integrat MT3608, modulul poate ridica o tensiune de intrare cuprinsă între 2 V și 24 V c.c. la o tensiune de ieșire reglabilă între 5 V și 28 V c.c., în funcție de configurație și de tensiunea de alimentare. Este utilizat frecvent în proiecte Arduino, sisteme alimentate din baterii Li-Ion, surse portabile, echipamente electronice și aplicații DIY.

Specificații tehnice

•

•


  Model: MT3608 DC-DC Step-Up (Boost Converter)




•


  Tip convertor: ridicător de tensiune (Boost)




•


  Circuit integrat: MT3608




•


  Tensiune de intrare: 2…24 V DC




•


  Tensiune de ieșire: reglabilă 5…28 V DC (prin potentiometru multiturn)




•


  Exemple de tensiuni de ieșire: 5 V / 9 V / 12 V / 24 V (reglabile)




•


  Curent maxim de ieșire: 2 A




•


  Curent recomandat pentru funcționare continuă: până la aproximativ 1 A (în funcție de diferența dintre tensiunea de intrare și cea de ieșire și de răcire)




•


  Putere maximă: depinde de tensiunile de intrare/ieșire și de curentul utilizat




•


  Eficiență de conversie: până la 93%




•


  Frecvență de comutație: 1,2 MHz




•


  Reglaj tensiune: potentiometru multiturn integrat




•


  Conexiuni: IN+, IN−, OUT+, OUT−




•


  Protecție la supracurent: limitarea curentului este integrată în circuitul MT3608




•


  Protecție la supraîncălzire: integrată în circuitul MT3608




•


  Dimensiuni modul: aproximativ 36 × 17 × 7 mm




•


  Temperatură de funcționare: -40 °C … +85 °C




•


  Montaj: pe cablaj, prin lipire




•


  Conținut pachet: 1 × modul convertor DC-DC Step-Up MT3608





Notă: Pentru obținerea unei tensiuni stabile și a unui curent apropiat de valoarea maximă este recomandată utilizarea unei surse de alimentare capabile să furnizeze curentul necesar și asigurarea unei răciri corespunzătoare în aplicațiile cu sarcină ridicată.
