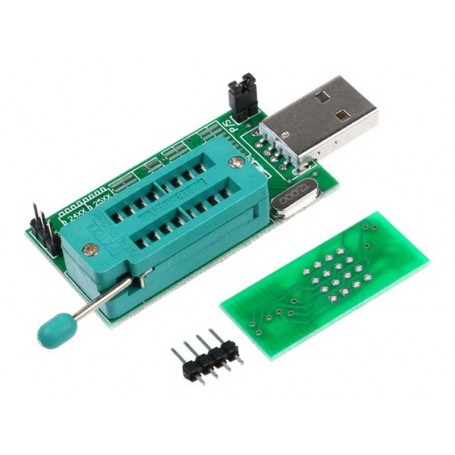

Programator memorii USB 24XX 25XX 93CXX

Programatorul USB pentru memorii 24XX, 25XX și 93CXX este un dispozitiv utilizat în service-ul electronic pentru citirea, scrierea, ștergerea și copierea conținutului memoriilor EEPROM și Flash seriale. Pe baza imaginii produsului și a caracteristicilor întâlnite la acest tip de programator, modelul este identificat ca fiind un programator bazat pe controlerul CH341A, una dintre cele mai răspândite soluții pentru programarea memoriilor BIOS, EEPROM și SPI Flash.

Acest programator se conectează direct la calculator prin interfață USB și este compatibil cu numeroase familii de memorii utilizate în televizoare, monitoare, plăci de bază, receptoare satelit, routere, echipamente auto și alte dispozitive electronice. Suportă programarea memoriilor din seriile 24CXX (I²C EEPROM), 25XX (SPI Flash) și 93CXX (Microwire EEPROM), fiind un instrument util atât pentru depanare, cât și pentru backup sau restaurarea firmware-ului.

Datorită dimensiunilor compacte și alimentării directe prin USB, dispozitivul poate fi utilizat atât în atelier, cât și pe teren. Compatibilitatea exactă depinde de software-ul utilizat și de tipul memoriei programate.

Functii

•

•


  Citire memorii EEPROM seria 24XX (I²C).




•


  Scriere memorii EEPROM seria 24XX (I²C).




•


  Citire memorii SPI Flash seria 25XX.




•


  Scriere memorii SPI Flash seria 25XX.




•


  Citire memorii Microwire seria 93CXX.




•


  Scriere memorii Microwire seria 93CXX.




•


  Ștergere și verificare conținut memorie.




•


  Backup și restaurare firmware pentru memorii compatibile.





Specificatii tehnice

•

•


  Tip produs: programator memorii EEPROM și SPI Flash




•


  Controler principal: CH341A




•


  Interfață PC: USB 2.0




•


  Alimentare: prin port USB




•


  Tensiune de lucru pentru memorii: 3,3 V și 5 V




•


  Protocoale suportate:



  •

  •


    I²C (24CXX)




  •


    SPI (25XX)




  •


    Microwire (93CXX)







•


  Serii de memorii compatibile:



  •

  •


    24C01 – 24Cxx (compatibilitatea exactă depinde de software)




  •


    25Cxx / 25Qxx SPI Flash




  •


    93Cxx EEPROM Microwire







•


  Funcții software:



  •

  •


    citire




  •


    scriere




  •


    ștergere




  •


    verificare




  •


    backup firmware




  •


    restaurare firmware







•


  Compatibilitate sisteme de operare:



  •

  •


    Windows







•


  Software compatibil: CH341A Programmer, AsProgrammer, NeoProgrammer și alte aplicații compatibile CH341A




•


  Viteză de programare: nespecificată unitar în sursele consultate; unele surse indică aproximativ 2–3 Mbit/minut pentru verificare/programare.




•


  Indicator LED funcționare: prezent pe majoritatea versiunilor CH341A; configurația exactă depinde de revizia produsului.




•


  Conectori:



  •

  •


    USB Type-A




  •


    soclu ZIF/DIP pentru memorii compatibile







•


  Material PCB: FR4




•


  Conținut pachet:



  •

  •


    Programator USB CH341A pentru memorii 24XX / 25XX / 93CXX








Programatorul USB CH341A pentru memorii 24XX, 25XX și 93CXX reprezintă o soluție practică și economică pentru depanarea și programarea memoriilor EEPROM și Flash utilizate în echipamente electronice moderne, fiind unul dintre cele mai utilizate instrumente de service pentru BIOS-uri, televizoare, routere și dispozitive embedded.
