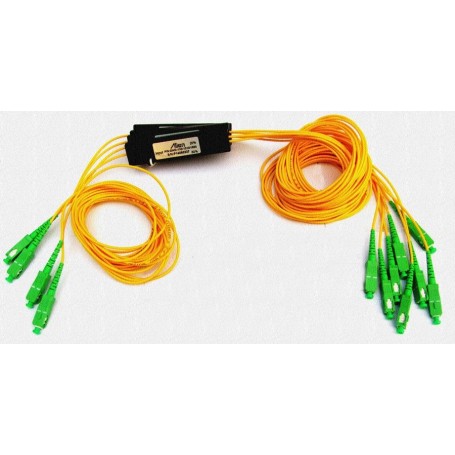

Spliter optic 2 cai 80/20

Un splitter optic 2 căi 80/20 (numit și cuplor optic 1×2 80/20 sau splitter optic dezechilibrat) este un dispozitiv pasiv care împarte semnalul optic de la o intrare în două ieșiri, în următorul raport:

•

• 80% din puterea optică este transmisă pe ieșirea principală.

• 20% din puterea optică este transmisă pe ieșirea secundară (de monitorizare sau derivare).


Schema de funcționare

                Intrare
                   │
                   ▼
          ┌─────────────────┐
          │ Splitter 1×2    │
          │     80 / 20     │
          └─────────────────┘
             │          │
        80%  │          │ 20%
             ▼          ▼
       Ieșire A     Ieșire B

Principiul de funcționare

Splitterul împarte energia luminoasă fără alimentare electrică. El poate fi realizat prin:

•

• tehnologie FBT (Fused Biconical Taper) – utilizată frecvent pentru splittere asimetrice (80/20, 90/10 etc.);

• tehnologie PLC (Planar Lightwave Circuit) – mai întâlnită la splittere cu multe ieșiri (1×8, 1×16, 1×32).


Parametri tehnici tipici

Atenuarea pe fiecare ieșire

În practică, pe lângă împărțirea puterii există și o mică pierdere de inserție.

Exemplu de calcul

Dacă la intrare ai 0 dBm:

•

• ieșirea de 80% va avea aproximativ −1,2 dBm;

• ieșirea de 20% va avea aproximativ −7,5 dBm.


Dacă la intrare ai −10 dBm:

•

• ieșirea 80% ≈ −11,2 dBm;

• ieșirea 20% ≈ −17,5 dBm.


Aplicații

Splitterul optic 80/20 este utilizat pentru:

•

• monitorizarea traficului optic fără întreruperea serviciului;

• măsurători cu echipamente OTDR;

• rețele FTTH, GPON, EPON;

• sisteme CATV pe fibră optică;

• sisteme DWDM/CWDM;

• redundanță și monitorizare în rețele de transport optic.


Avantaje

•

• componentă complet pasivă;

• fiabilitate foarte mare;

• pierdere redusă pe traseul principal (80%);

• compatibilitate cu toate vitezele de transmisie;

• nu necesită alimentare sau configurare.
