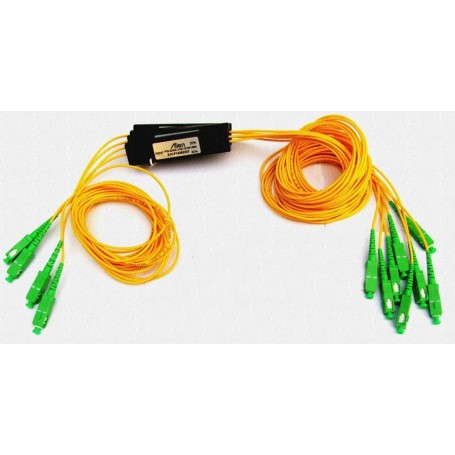

Spliter optic 2 cai 67/33

Un splitter optic 2 căi 67/33 (denumit și cuplor optic 1×2 67/33 sau splitter optic asimetric 67/33) este un dispozitiv pasiv utilizat în rețelele de fibră optică pentru a împărți semnalul optic de la o intrare în două ieșiri, într-un raport dezechilibrat:

•

• 67% din puterea optică este direcționată către ieșirea principală.

• 33% din puterea optică este direcționată către ieșirea secundară.


Acest tip de splitter este utilizat atunci când este necesar ca ramura secundară să primească o cantitate mai mare de semnal decât în cazul splitterelor 90/10, 85/15 sau 80/20, fără a împărți semnalul în mod egal.

Schema de funcționare

                  Intrare
                     │
                     ▼
            ┌─────────────────┐
            │ Splitter 1×2    │
            │     67 / 33     │
            └─────────────────┘
               │          │
          67%  │          │ 33%
               ▼          ▼
        Ieșire principală  Ieșire secundară

Principiul de funcționare

Splitterul funcționează fără alimentare electrică și împarte puterea luminoasă folosind, de regulă, tehnologia FBT (Fused Biconical Taper). Două fibre optice sunt încălzite și fuzionate într-o zonă controlată, iar prin ajustarea procesului de fabricație se obține raportul de cuplare dorit (67/33).

Caracteristici tehnice uzuale

Atenuarea teoretică

Atenuarea datorată împărțirii puterii este:

•

• 67%: ≈ 1,74 dB

• 33%: ≈ 4,81 dB


În practică, pierderea de inserție adaugă aproximativ 0,2–0,5 dB, astfel că valorile tipice devin:

Exemple de calcul

Putere la intrare = 0 dBm

•

• Ieșirea 67% ≈ −2,0 dBm

• Ieșirea 33% ≈ −5,1 dBm


Putere la intrare = −10 dBm

•

• Ieșirea 67% ≈ −12,0 dBm

• Ieșirea 33% ≈ −15,1 dBm


Putere la intrare = +3 dBm

•

• Ieșirea 67% ≈ +1,0 dBm

• Ieșirea 33% ≈ −2,1 dBm


Domenii de utilizare

Splitterele 67/33 sunt utilizate în:

•

• rețele FTTH (Fiber to the Home);

• rețele GPON și EPON;

• sisteme CATV pe fibră optică;

• rețele CWDM și DWDM;

• monitorizarea semnalelor optice;

• distribuția dezechilibrată a semnalului către două echipamente;

• sisteme redundante și aplicații industriale.


Avantaje

•

• funcționare complet pasivă;

• fiabilitate ridicată și durată mare de viață;

• pierdere redusă pe ramura principală comparativ cu un splitter 50/50;

• compatibilitate cu toate lungimile de undă utilizate în rețelele PON;

• disponibil în diverse variante de conectori și lungimi de fibră.
