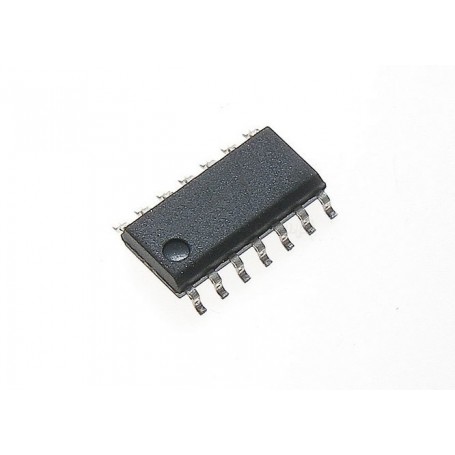

TDA16846-SMD

16,33 lei 18,15 lei -10%

cu TVA

Plata in siguranta, ramburs sau cu cardul!
Livrarea din stoc in 1-2 zile!
Garantie la toate produsele!

Descriere

TDA16846-SMD – Controler PWM pentru surse de alimentare în comutație, capsulă SO-14

TDA16846-SMD este un circuit integrat de control pentru surse de alimentare în comutație (SMPS), proiectat de Infineon Technologies (fosta divizie de semiconductori Siemens). Componenta este destinată controlului convertoarelor flyback cu frecvență fixă sau liberă și poate fi utilizată în surse de alimentare cu sau fără corecția factorului de putere (PFC), fiind întâlnită în televizoare, monitoare și alte echipamente electronice de consum.

Varianta SMD este livrată în capsulă SO-14 (Small Outline, 14 pini), fiind potrivită pentru montaj pe suprafață (SMT). Circuitul integrează funcțiile principale necesare controlului unei surse în comutație, contribuind la reducerea consumului în modul standby și la creșterea eficienței energetice.

Se recomandă utilizarea exclusiv ca piesă de schimb pentru echipamente compatibile, conform documentației de service a producătorului.

Specificații tehnice

Marcă: Infineon Technologies (fosta Siemens Semiconductors)
Model: TDA16846-SMD
Tip componentă: controler PWM pentru surse de alimentare în comutație (SMPS Controller)
Capsulă: SO-14 (Small Outline Package, 14 pini)
Montaj: SMD (Surface Mount Device)
Topologie suportată: convertoare Flyback
Compatibilitate: surse de alimentare cu sau fără corecția factorului de putere (PFC)
Funcții integrate:
- control PWM pentru surse SMPS;
- pornire progresivă (Soft-Start);
- reducerea automată a frecvenței la sarcini reduse pentru consum scăzut în standby;
- sincronizare și funcționare la frecvență fixă;
- comparatoare interne pentru detectarea defectelor;
- blocare la supratensiune și subtensiune (Over/Undervoltage Lockout);
- oprire la scăderea tensiunii de alimentare din rețea;
- reglarea timpului de suprimare a oscilațiilor (Ringing Suppression), ajustabilă.
Tensiune maximă alimentare (VCC): până la 17 V
Curent de pornire: foarte redus
Frecvență de funcționare: reglabilă; frecvența minimă în standby poate fi ajustată ( aproximativ 20 kHz)
Interfață: control analogic pentru surse SMPS
Temperatură de funcționare a joncțiunii: până la +125 °C
Protecții integrate:
- protecție la supratensiune;
- protecție la subtensiune;
- comparatoare de defect;
- funcții dedicate reducerii consumului în standby.
Material capsulă: plastic epoxidic
Conținut pachet:
- 1 × circuit integrat TDA16846-SMD (capsulă SO-14)
