TDA11145PS/N1/3

38,65 lei 42,95 lei -10%

cu TVA

Plata in siguranta, ramburs sau cu cardul!
Livrarea din stoc in 1-2 zile!
Garantie la toate produsele!

Descriere

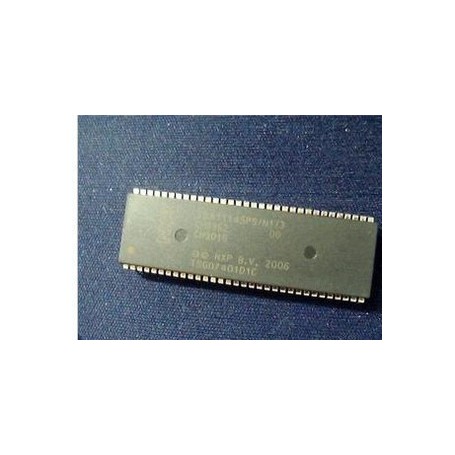

Circuitul integrat TDA11145PS/N1/3 este un circuit integrat dedicat receptoarelor TV analogice, produs de NXP Semiconductors (fost Philips Semiconductors). Face parte din familia procesoarelor TV de tip UOC (Ultimate One Chip), integrând într-o singură capsulă funcțiile principale necesare controlului și procesării semnalelor unui televizor color analogic.

Circuitul integrează procesorul principal al televizorului, decodorul de culoare, procesarea semnalului video și audio, controlul deflexiei, funcțiile OSD (On Screen Display) și controlul prin telecomandă, reducând numărul componentelor externe și simplificând proiectarea șasiului TV. Capsula SDIP-64 permite montarea prin lipire pe placa de bază, fiind compatibilă cu șasiurile proiectate pentru această familie de circuite integrate. Compatibilitatea exactă trebuie verificată după codul complet înscris pe circuit și documentația aparatului în care urmează să fie montat.

Specificații tehnice

Tip produs: circuit integrat pentru receptoare TV analogice (UOC – Ultimate One Chip).
Producător: NXP Semiconductors (Philips Semiconductors).
Model: TDA11145PS/N1/3.
Funcții integrate: microcontroler TV, procesare video, decodor crominanță, procesare audio, OSD, control telecomandă, control deflexie și funcții de sistem.
Standarde TV compatibile: PAL, NTSC și SECAM.
Capsulă: SDIP-64 (64 pini).
Montaj: Through-Hole (DIP/SDIP).
Interfețe și pini de control: conform fișei tehnice a familiei TDA11145; configurația completă depinde de varianta circuitului.
Compatibilitate: destinată șasiurilor TV proiectate pentru seria TDA11145; compatibilitatea trebuie verificată după codul complet al echipamentului.
Conținut pachet: 1 × circuit integrat TDA11145PS/N1/3.
