Descriere

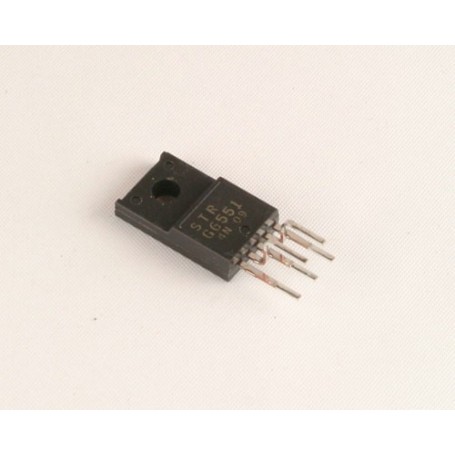

STR-G6551 – Circuit integrat regulator de comutație pentru surse în comutație (SMPS)

STR-G6551 este un circuit integrat de putere produs de Sanken Electric, destinat surselor de alimentare în comutație de tip flyback cvasi-rezonant. Componenta integrează circuitul de control PWM, circuitul de comandă și tranzistorul MOSFET de putere de înaltă tensiune, reducând numărul componentelor externe necesare și simplificând proiectarea surselor de alimentare. Este utilizat frecvent în televizoare, monitoare, echipamente audio-video, surse auxiliare și alte aparate electronice alimentate direct de la rețeaua electrică.

Datorită arhitecturii cvasi-rezonante, STR-G6551 contribuie la creșterea eficienței energetice și la reducerea zgomotului electromagnetic comparativ cu sursele flyback convenționale. Circuitul include funcții de protecție integrate pentru funcționare sigură și fiabilă.

Functii

Control PWM pentru surse de alimentare flyback cvasi-rezonante.
Comandă integrată pentru tranzistorul MOSFET de putere.
Reglarea tensiunii de ieșire prin buclă de reacție (feedback).
Protecție la supracurent (OCP).
Protecție la supratensiune (OVP).
Protecție termică (TSD).

Specificatii tehnice

Model: STR-G6551.
Producător: Sanken Electric.
Tip componentă: regulator de comutație off-line pentru surse flyback cvasi-rezonante.
Topologie sursă: Flyback Quasi-Resonant.
MOSFET de putere integrat: da.
Tensiune MOSFET integrat: aproximativ 600 V.
Tensiune de alimentare controler (VCC): 9 – 18 V; tipic 12 V.
Frecvență de comutație: aproximativ 67 kHz.
Mod de control: PWM cu control în curent.
Protecții integrate:
- OCP – protecție la supracurent;
- OVP – protecție la supratensiune;
- TSD – protecție termică.
Domeniu temperatură de funcționare: -25°C … +85°C.
Capsulă: TO-220-5 / TO-220 cu 5 pini (în funcție de versiune).
Montare: THT (through-hole).
Compatibilitate: surse de alimentare pentru televizoare, monitoare, echipamente audio-video și alte surse SMPS.
Conținut pachet:
- 1 × circuit integrat STR-G6551.
