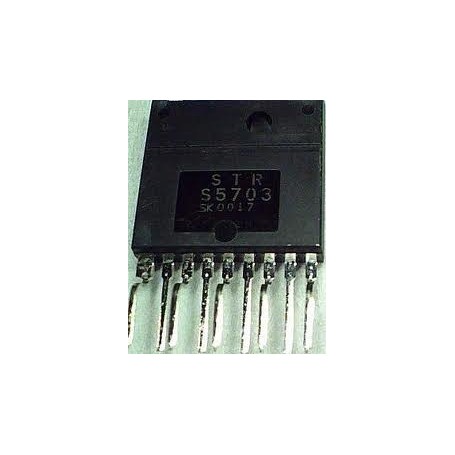

STRS5703

28,99 lei 32,21 lei -10%

cu TVA

Plata in siguranta, ramburs sau cu cardul!
Livrarea din stoc in 1-2 zile!
Garantie la toate produsele!

Descriere

STR-S5703 – Circuit integrat regulator pentru surse de alimentare în comutație (SMPS IC) Sanken Electric

STR-S5703 este un circuit integrat de putere produs de Sanken Electric Co., Ltd., destinat surselor de alimentare în comutație (SMPS) utilizate în televizoare CRT, monitoare și alte echipamente electronice. Face parte din seria STR-S5700, care integrează într-o singură capsulă controlerul PWM și tranzistorul MOSFET de înaltă tensiune, reducând numărul componentelor externe și simplificând proiectarea sursei de alimentare.

Circuitul este utilizat în principal ca piesă de schimb pentru repararea surselor de alimentare defecte și trebuie înlocuit cu același model sau cu un echivalent recomandat de producătorul echipamentului.

Specificații tehnice

Marcă: Sanken Electric Co., Ltd.
Model: STR-S5703
Serie: STR-S5700
Tip componentă: circuit integrat regulator pentru surse de alimentare în comutație (SMPS Hybrid IC)
Funcție principală: control PWM cu tranzistor MOSFET de putere integrat
Topologie recomandată: surse flyback
Capsulă: SIP-8 (Single Inline Package, 8 pini)
Montaj: Through-Hole (THT)
Tensiune maximă tranzistor integrat (VDS): 900 V
Curent maxim de comutație: aproximativ 4 A (curent de vârf)
Frecvență de oscilație: aproximativ 67 kHz
Putere recomandată a sursei: până la aproximativ 80…100 W, în funcție de aplicație și condițiile de răcire
Protecții integrate:
- protecție la supracurent (OCP);
- protecție la supratensiune (OVP);
- protecție la suprasarcină;
- protecție termică (OTP);
- funcție Soft-Start.
Temperatură de funcționare: −20 °C … +125 °C (temperatura joncțiunii, conform documentației familiei)
Material capsulă: plastic epoxidic
Compatibilitate: televizoare CRT, monitoare și alte echipamente echipate cu STR-S5703 sau varianta indicată de documentația tehnică
Conținut pachet:
- 1 × circuit integrat STR-S5703
Observație: modelul STR-S5703 aparține unei familii de regulatoare cu variante apropiate (STR-S5701, STR-S5702, STR-S5703 etc.). Acestea nu sunt întotdeauna complet interschimbabile, de aceea se recomandă verificarea compatibilității cu șasiul și documentația tehnică a echipamentului înainte de înlocuire.
