STRS5941

28,99 lei 32,21 lei -10%

cu TVA

Plata in siguranta, ramburs sau cu cardul!
Livrarea din stoc in 1-2 zile!
Garantie la toate produsele!

Descriere

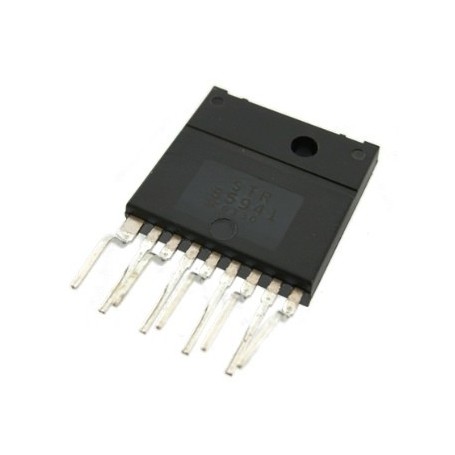

STR-S5941 – Circuit integrat regulator de alimentare în comutație (SMPS IC) Sanken Electric

STR-S5941 este un circuit integrat de putere produs de Sanken Electric Co., Ltd., destinat surselor de alimentare în comutație (SMPS) utilizate în televizoare CRT, monitoare și alte echipamente electronice de consum. Circuitul integrează controlerul PWM și tranzistorul de comutație de înaltă tensiune într-o singură capsulă, simplificând proiectarea și repararea surselor de alimentare.

Modelul STR-S5941 este utilizat frecvent ca piesă de schimb în depanarea surselor de alimentare defecte și este compatibil exclusiv cu echipamentele proiectate pentru acest tip de circuit sau pentru echivalente recomandate de producător.

Specificații tehnice

Marcă: Sanken Electric Co., Ltd.
Model: STR-S5941
Tip componentă: circuit integrat regulator pentru surse de alimentare în comutație (SMPS Hybrid Regulator IC)
Funcție principală: control PWM cu tranzistor de putere MOSFET integrat pentru surse flyback
Capsulă: SIP-8 (Single Inline Package, 8 pini)
Tehnologie: regulator de alimentare în comutație cu comutare de înaltă frecvență
Tensiune maximă tranzistor integrat (VDS): 1500 V
Curent maxim de comutație: 5 A (valoare de vârf)
Putere de ieșire recomandată: până la aproximativ 120 W, în funcție de topologia sursei și condițiile de răcire
Frecvență de oscilație: aproximativ 67 kHz
Protecții integrate:
- protecție la supracurent (OCP);
- protecție la supratensiune (OVP);
- protecție la suprasarcină;
- protecție termică (OTP);
- funcție soft-start.
Temperatură de funcționare: −20 °C … +125 °C (temperatura joncțiunii, conform familiei de produse)
Montaj: Through-Hole (THT)
Material capsulă: plastic epoxidic
Compatibilitate: televizoare CRT, monitoare și alte echipamente echipate cu STR-S5941 sau înlocuitor recomandat de producător
Conținut pachet:
- 1 × circuit integrat STR-S5941
Observație: înainte de înlocuire se recomandă verificarea codului complet al circuitului și a compatibilității cu șasiul aparatului, deoarece variantele din aceeași familie STR-S59xx nu sunt întotdeauna interschimbabile.
