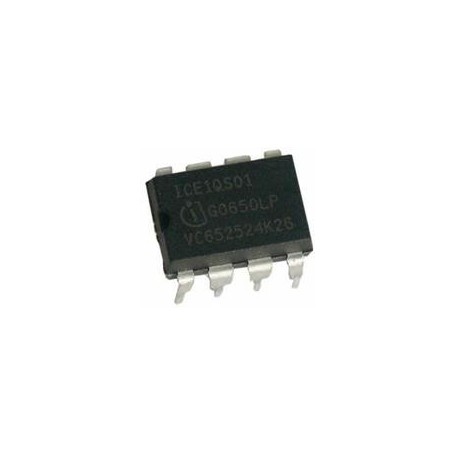

ICE1QS01-INF

7,55 lei 8,39 lei -10%

cu TVA

Plata in siguranta, ramburs sau cu cardul!
Livrarea din stoc in 1-2 zile!
Garantie la toate produsele!

Descriere

ICE1QS01-INF este un circuit integrat produs de Infineon Technologies, proiectat pentru controlul surselor de alimentare în comutație (SMPS) de tip flyback cvasi-rezonant. Acesta este destinat aplicațiilor care necesită consum redus în modul standby și poate fi utilizat atât în surse cu corecția factorului de putere (PFC Charge Pump), cât și fără aceasta. Integrează funcții avansate de control și protecție, contribuind la realizarea unor surse de alimentare eficiente și fiabile pentru televizoare, adaptoare de alimentare, echipamente electronice de consum și alte aplicații industriale.

Controlerul utilizează funcționare cvasi-rezonantă pentru reducerea pierderilor de comutație și a interferențelor electromagnetice (EMI). Frecvența de comutație este redusă automat la sarcini mici până la minimum 20 kHz, iar în regim de consum redus poate intra în Standby Burst Mode pentru diminuarea consumului de energie. Circuitul include pornire lentă (Soft-Start), simularea curentului primar, protecții la supratensiune și subtensiune, precum și oprire la tensiune insuficientă a rețelei.

Specificații tehnice

Producător: Infineon Technologies.
Model: ICE1QS01.
Tip circuit: controler pentru surse de alimentare în comutație (Quasi-Resonant Flyback SMPS Controller).
Aplicații: convertoare flyback cu și fără PFC Charge Pump.
Mod de funcționare: cvasi-rezonant (Quasi-Resonant Operation).
Frecvență minimă în modul standby: 20 kHz.
Consum în standby: proiectat pentru putere de intrare sub 1 W.
Funcții integrate:
- Soft-Start;
- Standby Burst Mode (cu sau fără semnal dedicat);
- reducere digitală a frecvenței la scăderea sarcinii;
- simularea curentului primar;
- reglare primară și secundară;
- detectarea trecerii prin zero (Zero Crossing);
- corecție Foldback dependentă de tensiunea rețelei;
- comparator de defect programabil.
Protecții:
- blocare la subtensiune (UVLO);
- protecție la supratensiunea alimentării;
- oprire la tensiune insuficientă a rețelei;
- limitarea funcționării în condiții de defect.
Tensiune de pornire VCC: tipic 15 V (14,1…15,5 V).
Tensiune de oprire VCC: tipic 9 V (8,5…9,5 V).
Tensiune de protecție la supratensiune VCC: tipic 20 V (19…21 V).
Curent de pornire: tipic 60 µA, maxim 100 µA.
Curent de alimentare în funcționare: tipic 11 mA.
Capsulă: DIP-8 sau SO-8, în funcție de variantă.
Temperatura de funcționare, conform caracteristicilor electrice: -25 °C…+150 °C (temperatura joncțiunii).
Rezoluție, precizie, afișaj, alimentare externă, conectori și accesorii: nespecificate, deoarece produsul este un circuit integrat fără funcții de măsurare sau interfață de utilizator.
