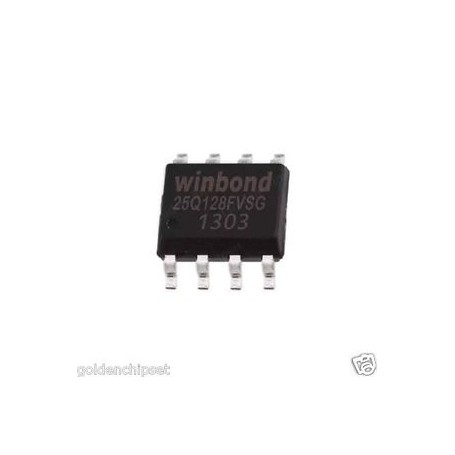

25Q128

12,00 lei

cu TVA

Plata in siguranta, ramburs sau cu cardul!
Livrarea din stoc in 1-2 zile!
Garantie la toate produsele!

Descriere

Circuitul integrat 25Q128 este o memorie Flash SPI serială nevolatilă cu capacitate de 128 Mbit (16 MB), utilizată pe scară largă în televizoare, plăci de bază, receivere, routere, echipamente industriale, console, sisteme embedded și alte dispozitive electronice pentru stocarea firmware-ului, BIOS-ului sau a datelor de configurare. În practică, denumirea „25Q128” este utilizată de mai mulți producători (Winbond, GigaDevice, Boya, XMC etc.), însă caracteristicile de bază sunt similare. Din imagine și denumirea produsului nu poate fi identificat cu certitudine producătorul exact, motiv pentru care specificațiile de mai jos sunt prezentate doar pentru variantele standard 25Q128 compatibile SPI.

Memoria utilizează interfață SPI și este frecvent întâlnită în operațiuni de reprogramare firmware, recuperare software, reparații TV și programarea plăcilor electronice. Capacitatea de 128 Mbit permite stocarea unor imagini firmware complexe și a datelor necesare funcționării echipamentelor moderne.

Funcții și domenii de măsurare

Acest produs nu este un aparat de măsură.

Specificații tehnice

Denumire componentă: 25Q128
Tip componentă: memorie Flash SPI serială nevolatilă (NOR Flash)
Capacitate memorie: 128 Mbit (16 MB)
Interfață comunicație: SPI Serial
Compatibilitate interfață: Standard SPI, Dual SPI și Quad SPI (în funcție de producător și versiune)
Tensiune de alimentare: 2,7 V – 3,6 V
Frecvență maximă ceas SPI: până la 104 MHz (în funcție de versiune)
Organizare memorie: 16M x 8 biți
Dimensiune pagină programabilă: 256 octeți
Ștergere sector: 4 KB
Ștergere bloc: 32 KB și 64 KB
Ștergere totală cip: suportată
Număr sectoare: 4096
Număr blocuri: 256
Curent activ tipic: aproximativ 4 mA
Curent în modul Power-Down: aproximativ 1 µA
Număr cicluri programare/ștergere: peste 100.000 cicluri
Retenție date: până la 20 ani (în funcție de producător)
Funcții suplimentare: protecție la scriere hardware și software, identificare JEDEC, registre de securitate, mod Power-Down
Temperatură de funcționare: -40°C ... +85°C (pentru variante industriale)
Capsulă: SOIC-8 / SOP-8 (conform imaginii produsului)
Montare: SMD
Număr pini: 8
Culoare capsulă: negru
Greutate: nespecificată în sursele consultate
Producător exact: nespecificat în sursele consultate
Cod JEDEC: diferă în funcție de producătorul efectiv al circuitului

Conținut pachet

1 x memorie Flash SPI 25Q128

Beneficii și aplicații

Memoria 25Q128 reprezintă o soluție utilizată frecvent pentru stocarea firmware-ului în televizoare LCD/LED, monitoare, plăci de bază PC, echipamente de rețea și dispozitive embedded. Datorită interfeței SPI și capacității de 16 MB, aceasta poate fi programată cu ușurință folosind programatoare dedicate precum CH341A, RT809H, TL866 sau alte echipamente compatibile. Este recomandată pentru înlocuirea memoriilor defecte, actualizarea firmware-ului sau reparații electronice la nivel de componentă.
