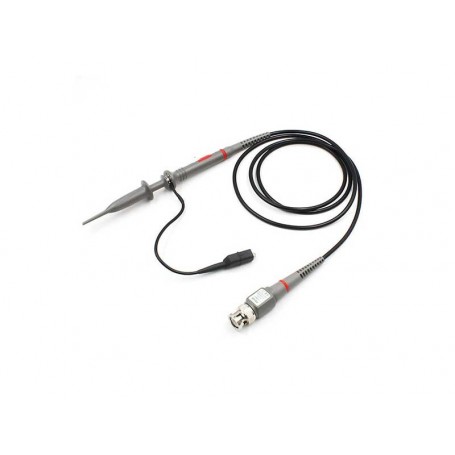

Sonda osciloscop 100MHz 10:1/1:1

49,35 lei 54,83 lei -10%

cu TVA

Plata in siguranta, ramburs sau cu cardul!
Livrarea din stoc in 1-2 zile!
Garantie la toate produsele!

Descriere

Sondă osciloscop 100 MHz 10:1 / 1:1

Sonda pasivă pentru osciloscop 100 MHz cu atenuare selectabilă 1:1 / 10:1 este un accesoriu esențial pentru măsurarea și analiza semnalelor electrice în laboratoare electronice, ateliere de service, aplicații educaționale și dezvoltare de circuite. Este compatibilă cu majoritatea osciloscoapelor care utilizează intrare BNC și impedanță de intrare de 1 MΩ.

Comutatorul integrat permite selectarea rapidă între modul 1:1 pentru semnale de amplitudine redusă și modul 10:1 pentru măsurători la frecvențe mai ridicate și tensiuni mai mari. Sonda este prevăzută cu reglaj de compensare pentru adaptarea la caracteristicile osciloscopului și pentru obținerea unei reprezentări corecte a formei de undă.

Este potrivită pentru depanarea echipamentelor electronice, verificarea surselor de alimentare, analizarea semnalelor digitale și analogice, precum și pentru aplicații de laborator și service.

Funcții și domenii de măsurare

Măsurare semnale electrice cu osciloscop: compatibilă cu intrări de 1 MΩ.
Atenuare selectabilă: 1:1 și 10:1.
Lățime de bandă:
- 6 MHz în modul 1:1;
- 100 MHz în modul 10:1.
Timp de creștere (rise time):
- aproximativ 58 ns în modul 1:1;
- aproximativ 3,5 ns în modul 10:1.
Tensiune maximă de intrare:
- până la 300 V în modul 1:1;
- până la 600 V în modul 10:1 (în funcție de categoria de siguranță și specificațiile producătorului).
Domeniu de compensare capacitivă: aproximativ 10…35 pF (în funcție de osciloscopului utilizat).

Specificații tehnice

Tip produs: sondă pasivă pentru osciloscop.
Raport de atenuare: 1× / 10×, selectabil prin comutator.
Lățime de bandă:
- 6 MHz (1×);
- 100 MHz (10×).
Impedanță de intrare:
- 1 MΩ în modul 1×;
- 10 MΩ în modul 10×.
Capacitate de intrare:
- aproximativ 56…115 pF în modul 1×;
- aproximativ 13…18 pF în modul 10×.
Timp de creștere:
- aproximativ 58 ns (1×);
- aproximativ 3,5 ns (10×).
Lungime cablu: aproximativ 1,2–1,3 m.
Conector către osciloscop: BNC.
Reglaj compensare: da, cu șurub de ajustare.
Tensiune maximă admisă:
- până la 300 V în modul 1×;
- până la 600 V în modul 10×, în funcție de model și categoria de siguranță.
Temperatură de operare: aproximativ -10 °C ... +50 °C.
Accesorii incluse (pot varia în funcție de lot): clemă de masă, cârlig de prindere, inele de identificare canal, instrument pentru compensare, vârf izolator și capace de protecție.
Standarde de siguranță: EN 61010; categoria de măsurare CAT II (nivelul exact poate varia în funcție de producător).

Sonda reprezintă o soluție practică și economică pentru extinderea capabilităților unui osciloscop, oferind măsurători stabile și precise pentru aplicații electronice generale până la 100 MHz.
