Tester placa baza TV generatia 6 TV160

1.424,65 lei 1.582,94 lei -10%

cu TVA

Plata in siguranta, ramburs sau cu cardul!
Livrarea din stoc in 1-2 zile!
Garantie la toate produsele!

366.92 Lei x 4 rate

Descriere

Tester placă bază TV generația 6 TV160 este un instrument profesional destinat diagnosticării și verificării plăcilor de bază pentru televizoare LCD și LED. Dispozitivul permite testarea rapidă a plăcilor principale fără conectarea unui panou original, facilitând identificarea defectelor și reducând riscul deteriorării ecranelor în timpul operațiunilor de service.

Modelul TV160-6 utilizează tehnologia de conversie LVDS către VGA/HDMI și este compatibil cu numeroase plăci de bază utilizate în televizoare LCD și LED. Datorită plăcilor adaptoare incluse și suportului pentru multiple formate LVDS, testerul este potrivit atât pentru ateliere de reparații TV, cât și pentru activități de producție, control tehnic și depanare.

Testerul poate afișa imaginea generată de placa de bază pe ecranul integrat și poate transmite semnalul către un monitor extern, permițând verificarea rapidă a funcționării circuitelor video și a ieșirilor LVDS.

Funcții și domenii de măsurare

Acest produs nu este un aparat de măsură clasic, ci un echipament de testare și diagnostic pentru plăci de bază TV. Funcțiile suportate sunt:

Testare semnale LVDS: compatibil cu formate LVDS 6 bit / 8 bit / 10 bit
Testare standarde LVDS: VESA (VASA) și JEIDA
Frecvențe semnal LVDS suportate: 60 Hz / 120 Hz / 240 Hz
Configurații LVDS: single-channel și dual-channel
Rezoluții compatibile LVDS:
- 800 × 600
- 1024 × 600
- 1024 × 768
- 1280 × 720
- 1280 × 800
- 1280 × 1024
- 1366 × 768
- 1400 × 1050
- 1440 × 900
- 1600 × 900
- 1600 × 1200
- 1680 × 1050
- 1920 × 1080
- 1920 × 1200
Conversie semnal LVDS către VGA pentru verificarea imaginii
Afișare imagine directă de la placa de bază pe ecranul integrat
Compatibilitate cu monitoare CRT, LCD și televizoare prin ieșire VGA
Comutare între modurile LVDS prin buton dedicat
Diagnosticare plăci principale LCD/LED fără conectarea panoului original

Specificații tehnice

Model: TV160-6 (Generația 6)
Tip produs: tester și convertor pentru plăci de bază TV LCD/LED
Tensiune alimentare: 5-12 V DC
Curent consumat: până la 2 A
Putere maximă: aproximativ 12 W
Tip semnale suportate: LVDS
Formate LVDS: VESA (VASA), JEIDA
Adâncime culoare suportată: 6 bit / 8 bit / 10 bit
Frecvențe suportate: 60 Hz, 120 Hz, 240 Hz
Ieșire video: VGA
Rezoluție ieșire VGA: 1280 × 720 @ 60 Hz
Ecran integrat: 4,3" (conform versiunilor comerciale de generația 6)
Compatibilitate afișaje externe: CRT, LCD și televizoare cu intrare VGA
Interfață conectare: LVDS prin plăci adaptoare dedicate
Protecție ESD: da
Alimentare portabilă: compatibil cu surse externe 5 V
Compatibilitate: majoritatea plăcilor de bază LCD/LED care utilizează LVDS
Utilizare: service TV, diagnosticare, producție, control tehnic și depanare
Material carcasă: plastic și componente electronice
Culoare: conform lotului de fabricație
Temperatura de funcționare: conform specificațiilor producătorului

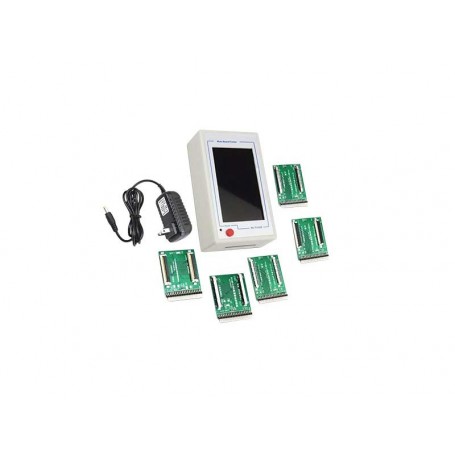

Accesorii incluse:
- unitate principală TV160-6
- plăci adaptoare LVDS pentru diferite configurații de conectori
- adaptor de alimentare
- cabluri de conectare

Beneficii și aplicații

TV160 generația 6 simplifică semnificativ procesul de diagnosticare a plăcilor de bază pentru televizoare LCD și LED. Prin eliminarea necesității conectării unui panou compatibil pentru fiecare test, timpul de depanare este redus, iar riscul deteriorării ecranelor este minimizat. Compatibilitatea cu numeroase formate LVDS și rezoluții îl transformă într-un instrument util pentru tehnicienii specializați în reparația televizoarelor moderne, verificarea plăcilor principale și identificarea rapidă a defectelor de imagine.
