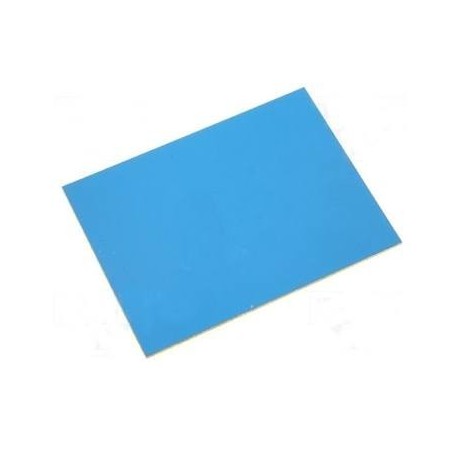

Cablaj fotosensibil 100x160mm dublu placat

41,63 lei 46,25 lei -10%

cu TVA

Plata in siguranta, ramburs sau cu cardul!
Livrarea din stoc in 1-2 zile!
Garantie la toate produsele!

Descriere

Cablaj fotosensibil 100 × 160 mm dublu placat FR4

Cablajul fotosensibil dublu placat 100 × 160 mm este destinat realizării circuitelor imprimate prin metoda fotolitografică, fiind recomandat atât pentru prototipuri, cât și pentru producția de serii mici de PCB-uri. Placa este fabricată din laminat epoxidic FR4 armat cu fibră de sticlă și este acoperită pe ambele fețe cu un strat fotosensibil pozitiv, protejat de o folie opacă împotriva radiațiilor UV.

Stratul fotosensibil permite obținerea unor trasee fine și precise, fiind potrivit pentru circuite electronice complexe. Placa este compatibilă cu procesele standard de expunere UV, developare și corodare utilizate în fabricarea cablajelor imprimate.

Specificatii tehnice

Tip produs: cablaj imprimat fotosensibil.
Dimensiuni: 100 × 160 mm.
Material suport: FR4 (rășină epoxidică armată cu fibră de sticlă).
Grosime laminat: 1,5 mm.
Placare cu cupru: dublă față.
Grosime strat cupru: 35 µm pe fiecare față.
Tip strat fotosensibil: fotorezist pozitiv.
Protecție strat fotosensibil: folie opacă de protecție împotriva luminii UV.
Sensibilitate spectrală UV: 350–400 nm, maxim de sensibilitate la 365 nm.
Rezoluție: potrivit pentru realizarea traseelor fine
Metodă de realizare PCB: expunere UV, developare și corodare chimică.
Compatibilitate: procese standard de fotolitografie pentru cablaje imprimate.
Conținut pachet: 1 × cablaj fotosensibil dublu placat 100 × 160 mm.
